1. definition af SAE Flange Adapter, SAE er Society of Automotive Engineers i USA standarder udvikle organisation for teknikfagfolk i hydrauliske industrier. Det er en Flange forbindelse med hydraulisk flangebøsninger tube & rør, adaptere, slangetilslutning af SAE flange klemmer og 4 bolte forsamling, det er flange port til Adapter slutningen er også kan være sluttet som 24 grader kegle stik, ORFS tube stik, 37 grader blussede kegle stik , 60 grader kegle stik.
2. metoder til SAE hydraulisk Flange adaptere forsamling klikke som viste i SAE Flange klemmer, skal du på linket. Det er almindeligt forbindelse fra SAE Flange Port til Adapter slutter, standarder for adapter ender (metalliske rør forbindelser til hydrauliske og almindelig brug) som følger:
●24 graders kegle stik (ISO 8434-1:2007)
●37° blussede stik (ISO 8434-2:2007)
●O-ring flad seal stik (ISO 8434-3: 2005)
●60° kegle stik med eller uden O-ring (ISO 8434-6:2009)
3. dimensioner af SAE Port til Split Flange hydraulisk montering, som kode 61 / 62 Flange stik:
SAE kode 61 Flange Port-stik
SAE kode 62 Flange Port-stik

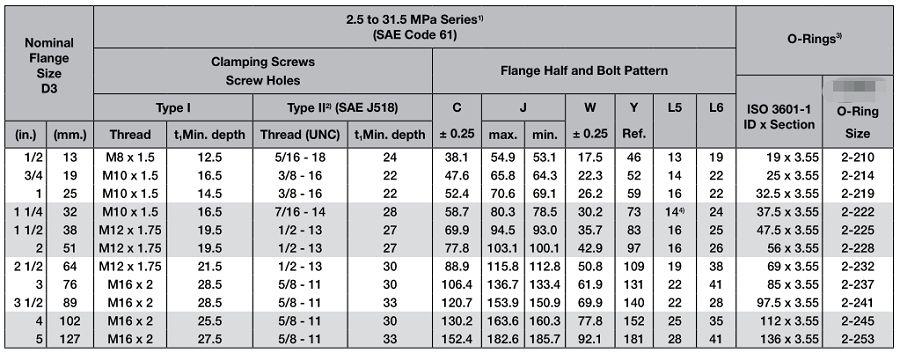

Port detaljer — ISO 6162
1) 1 MPa = 10 bar = 145 PSI.
2) ikke for nye design.
3) 90 hårdhed nitril er standard for hydrauliske applikationer.

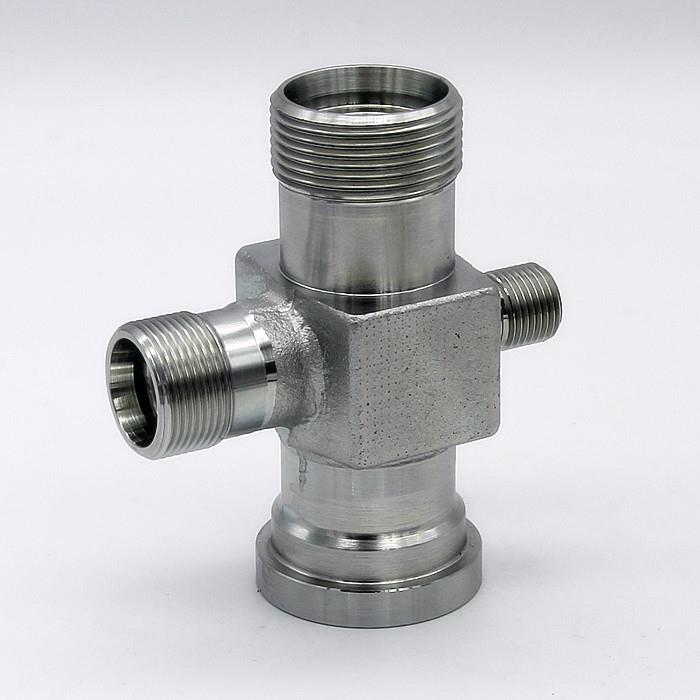

1. Split Flange hydrauliske adaptere 60 grader kegle 1BFS
2. hydrauliske SAE Flange adaptere 1BFL9 / 1BFS9
