Banjo Drejning og Fittings

Banjo Drejning og Fittings

En Banjo Montering består af albue-, Tee eller Cross-stik, hulhud, O-ringe til blottestang, to tætningsmetoder til port, den ene er blødtætningsring, en anden er metalforseglingsring eller messingvaske. Metriske Banjo koblinger findes almindeligvis i højtryks mobil hydraulisk system som gravemaskine, læsser, gaffeltruck, lastbil mv.
Send forespørgsel
Chat nu
Beskrivelse

Definition: En Banjo Montering består af albue-, t-eller kryds-stik, hulhud, O-ringe til blot-stud, to tætningsmetoder for port, den ene er blød tætningsring, en anden er metalforseglingsring eller messingvaske. Metriske Banjo-koblinger findes almindeligvis i hydrauliksystem med højtryk, som f.eks. Gravemaskine, læsser, gaffeltruck, lastbil osv. DIN-tilpasningsenden er standard på 24 grader konon til slangesamling, sømløse rør eller adaptere.


Methods of Banjo Couplings Assembly: Sammenlignet med albue, tee eller krydsfittings justerbar locknut type, banjo adaptere har en mindre cirkulær sektion; Nemere at dreje i forhold til stikket, skal kun strammes til montering uafhængigt af momentnøglen.

image001image002

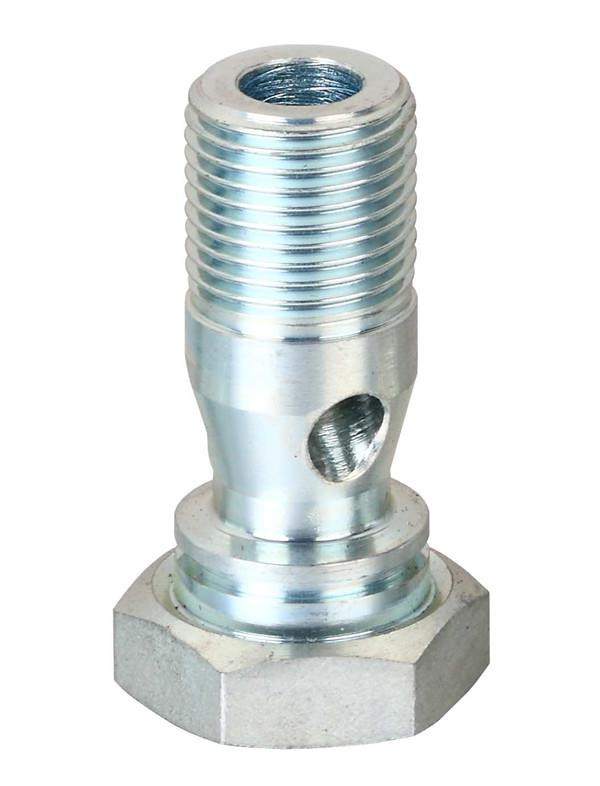

Billede af Banjo Coupling

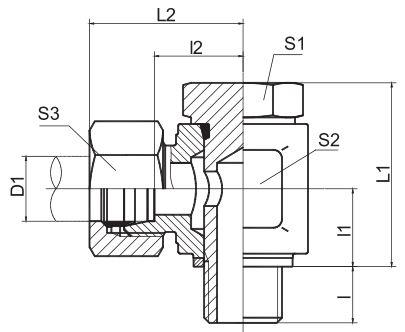

1. Banjo armaturkobling 1CI / 1DI

DIN 24 graderkegle / Male metrisk gevind med blød tætningsring ISO 9974 port

image007image008


DEL NR.

TRÅD

D1

DIMENSIONER

BOLT

O RING

FORSEGLE

MPa

E

F

TUBE OD

l

l1

L1

l2

L2

S1

S2

S3

1CI-12-B02

M12X1.5

G1 / 8"

6

8

11

25,5

12

27

14

17

14

720B-02I

O08.1X1.6

ZHD-10

31.5L

1CI-14-B04

M14X1.5

G1 / 4"

8

12

14.5

33

15.5

30

19

24

17

720B-04I

O11.3X2.4

ZHD-14

1CI-16-B04

M16x1,5

G1 / 4"

10

12

14.5

33

16,5

31

19

24

19

720B-04I

O11.3X2.4

ZHD-14

1CI-18-B06

M18x1,5

G3 / 8"

12

12

16,5

38

19

34,5

24

27

22

720B-06I

O15.3X2.4

ZHD-18

1CI-22-B08

M22X1.5

G1 / 2"

15

14

21,5

49

22.5

38

27

32

27

720B-08I

O19.3X2.4

ZHD-22

1CI-26-B08

M26X1.5

G1 / 2"

18

14

21,5

49

22

38

27

32

32

720B-08I

O19.3X2.4

ZHD-22

1CI-30-B12

M30x2

G3 / 4"

22

16

24

56

28,5

45

36

41

36

720B-12I

O23.5X3.0

ZHD-27

16L

1CI-36-B16

M36x2

G1"

28

18

30,5

71

33

50

41

50

41

720B-16I

O29.5X3.0

ZHD-33

1CI-45-B20

M45X2

G1.1 / 4"

35

20

35.5

82

37

59

50

60

50

720B-20I

O38.5X3.0

ZHD-42

1CI-52-B24

M52x2

G1.1 / 2"

42

22

40.5

93

41,5

64

55

70

60

720B-24I

O44.5X3.0

ZHD-48

1DI-14-B04

M14X1.5

G1 / 4"

6

12

14.5

33

17.5

32

19

24

17

720B-04I

O11.3X2.4

ZHD-14

63S

1DI-16-B04

M16x1,5

G1 / 4"

8

12

14.5

33

17.5

32

19

24

19

720B-04I

O11.3X2.4

ZHD-14

1DI-18-B06

M18x1,5

G3 / 8"

10

12

16,5

38

21

38

24

30

22

720B-06I

O15.3X2.4

ZHD-18

1DI-20-B06

M20x1,5

G3 / 8"

12

12

16,5

38

21

38

24

30

24

720B-06I

O15.3X2.4

ZHD-18

1DI-22-B08

M22X1.5

G1 / 2"

14

14

21,5

49

23.5

41

27

32

27

720B-08I

O19.3X2.4

ZHD-22

1DI-24-B08

M24X1.5

G1 / 2"

16

14

21,5

49

23

41

27

32

30

720B-08I

O19.3X2.4

ZHD-22

1DI-30-B12

M30x2

G3 / 4"

20

16

24

56

27,5

49

36

41

36

720B-12I

O23.5X3.0

ZHD-27

40S

1DI-36-B16

M36x2

G1"

25

18

30,5

71

32,5

57

41

50

46

720B-16I

O29.5X3.0

ZHD-33

1DI-42-B20

M42X2

G1.1 / 4"

30

20

35.5

82

38

65

50

60

50

720B-20I

O38.5X3.0

ZHD-42

1DI-52-B24

M52x2

G1.1 / 2"

38

22

40.5

93

42,5

73

55

70

60

720B-24I

O44.5X3.0

ZHD-48

Bemærk! Hvis du er interesseret i at bestille adapteren i komplet sæt med skære ring og møtrik, er det nødvendigt at indsætte suffiks "RN" efter vores varenummer. for eksempel 1D1-36-B16RN.


2. Banjo Armaturkobling 1CI-B / 1DI-B

DIN 24 graderkegle / Mandlig BSPP gevind med blødtætring ISO 1179 port

image007image008

DEL NR.

TRÅD

D1

DIMENSIONER

BOLT

O RING

FORSEGLE

MPa

E

F

TUBE OD

l

l1

L1

l2

L2

S1

S2

S3

1CI-12-B02

M12X1.5

G1 / 8"

6

8

11

25,5

12

27

14

17

14

720B-02I

O08.1X1.6

ZHD-10

31.5L

1CI-14-B04

M14X1.5

G1 / 4"

8

12

14.5

33

15.5

30

19

24

17

720B-04I

O11.3X2.4

ZHD-14

1CI-16-B04

M16x1,5

G1 / 4"

10

12

14.5

33

16,5

31

19

24

19

720B-04I

O11.3X2.4

ZHD-14

1CI-18-B06

M18x1,5

G3 / 8"

12

12

16,5

38

19

34,5

24

27

22

720B-06I

O15.3X2.4

ZHD-18

1CI-22-B08

M22X1.5

G1 / 2"

15

14

21,5

49

22.5

38

27

32

27

720B-08I

O19.3X2.4

ZHD-22

1CI-26-B08

M26X1.5

G1 / 2"

18

14

21,5

49

22

38

27

32

32

720B-08I

O19.3X2.4

ZHD-22

1CI-30-B12

M30x2

G3 / 4"

22

16

24

56

28,5

45

36

41

36

720B-12I

O23.5X3.0

ZHD-27

16L

1CI-36-B16

M36x2

G1"

28

18

30,5

71

33

50

41

50

41

720B-16I

O29.5X3.0

ZHD-33

1CI-45-B20

M45X2

G1.1 / 4"

35

20

35.5

82

37

59

50

60

50

720B-20I

O38.5X3.0

ZHD-42

1CI-52-B24

M52x2

G1.1 / 2"

42

22

40.5

93

41,5

64

55

70

60

720B-24I

O44.5X3.0

ZHD-48

1DI-14-B04

M14X1.5

G1 / 4"

6

12

14.5

33

17.5

32

19

24

17

720B-04I

O11.3X2.4

ZHD-14

63S

1DI-16-B04

M16x1,5

G1 / 4"

8

12

14.5

33

17.5

32

19

24

19

720B-04I

O11.3X2.4

ZHD-14

1DI-18-B06

M18x1,5

G3 / 8"

10

12

16,5

38

21

38

24

30

22

720B-06I

O15.3X2.4

ZHD-18

1DI-20-B06

M20x1,5

G3 / 8"

12

12

16,5

38

21

38

24

30

24

720B-06I

O15.3X2.4

ZHD-18

1DI-22-B08

M22X1.5

G1 / 2"

14

14

21,5

49

23.5

41

27

32

27

720B-08I

O19.3X2.4

ZHD-22

1DI-24-B08

M24X1.5

G1 / 2"

16

14

21,5

49

23

41

27

32

30

720B-08I

O19.3X2.4

ZHD-22

1DI-30-B12

M30x2

G3 / 4"

20

16

24

56

27,5

49

36

41

36

720B-12I

O23.5X3.0

ZHD-27

40S

1DI-36-B16

M36x2

G1"

25

18

30,5

71

32,5

57

41

50

46

720B-16I

O29.5X3.0

ZHD-33

1DI-42-B20

M42X2

G1.1 / 4"

30

20

35.5

82

38

65

50

60

50

720B-20I

O38.5X3.0

ZHD-42

1DI-52-B24

M52x2

G1.1 / 2"

38

22

40.5

93

42,5

73

55

70

60

720B-24I

O44.5X3.0

ZHD-48

Bemærk! Hvis du er interesseret i at bestille adapteren i komplet sæt med skære ring og møtrik, er det nødvendigt at indsætte suffiks "RN" efter vores varenummer. for eksempel 1D1-36-B16RN.
