Produktkategori: JIC hydraulisk fittingsadaptere til rørtilslutning af væskekraft
Produktstandard: ISO 8434-2, SAE J514.
Materiale: kulstofstål, rustfrit stål eller kobberlegering.
JIC-rørender til anden endeforbindelse som følger: BSP Captive tætning E, G, H-typer, ISO 6149-serien fittings, JIS B2351 fittings, ISO 11926 og SAE J1926 ORB fittings, DIN 3852 og ISO 1179 fittings, ISO 9974 fittings etc.

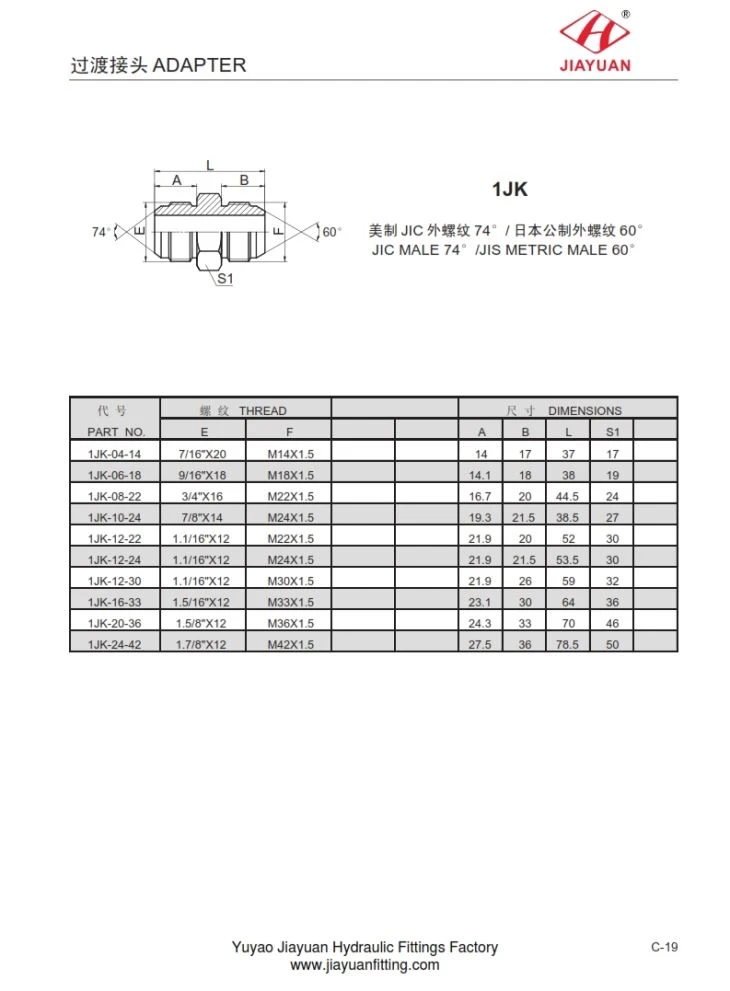

1JK JIC MALE 74 ° / JIS METRIC MALE 60 ° Dimensionskort som følger:
DEL NR. |
TRÅD |
DIMENSIONER | |||||
E |
F |
EN |
B |
L |
S1 | ||
1JK-04-14 |
7/16" X20 |
M14X1.5 |
14 |
17 |
37 |
17 | |
1JK-06-18 |
9/16" X18 |
M18x1,5 |
14.1 |
18 |
38 |
19 | |
1JK-08-22 |
3/4" X16 |
M22X1.5 |
16.7 |
20 |
44,5 |
24 | |
1JK-10-24 |
7/8" X14 |
M24X1.5 |
19.3 |
21,5 |
38,5 |
27 | |
1JK-12-22 |
1.1 / 16" X12 |
M22X1.5 |
21.9 |
2 0 |
52 |
30 | |
1JK-12-24 |
1.1 / 16" X12 |
M24X1.5 |
21.9 |
21. 5 |
53,5 |
30 | |
1JK-12-30 |
1.1 / 16" X12 |
M30X1,5 |
21.9 |
2 6 |
59 |
32 | |
1JK-16-33 |
1,5 / 16" X12 |
M33X1.5 |
23.1 |
3 0 |
64 |
36 | |
1JK-20-36 |
1,5 / 8" X12 |
M36X1.5 |
24.3 |
33 |
70 |
46 | |
1JK-24-42 |
1,7 / 8" X12 |
M42X1.5 |
27,5 |
36 |
78,5 |
50 | |
