Produkttyper: Hydraulisk flange SAE adapterfittings 1CFL9 1DFS9-W
Industristandarder: SAE J518, ISO 6162 DIN 2353, ISO 8434-1
Forbindelse E til F-stil: 90 ° BETYPE / SAE-FLANGE
Form: Albue, lige, blok osv.
Arbejdstryksklassificering: SAE-kode 61 er 2,5 til 31,5 Mpa; SAE-kode 62 er 40 Mpa.
Fittings Materiale: Messing; Kulstål; Rustfrit stål
Anvendelse: Landbrugsudstyr, Automotive Process, Chemical Transfer, Construction Equipment, Brændstofoverførsel, Hydraulic, Manufacturing Equipment, Marine, Materialehåndtering, Mobile Equipment, Oilfield, Packaging, Transport

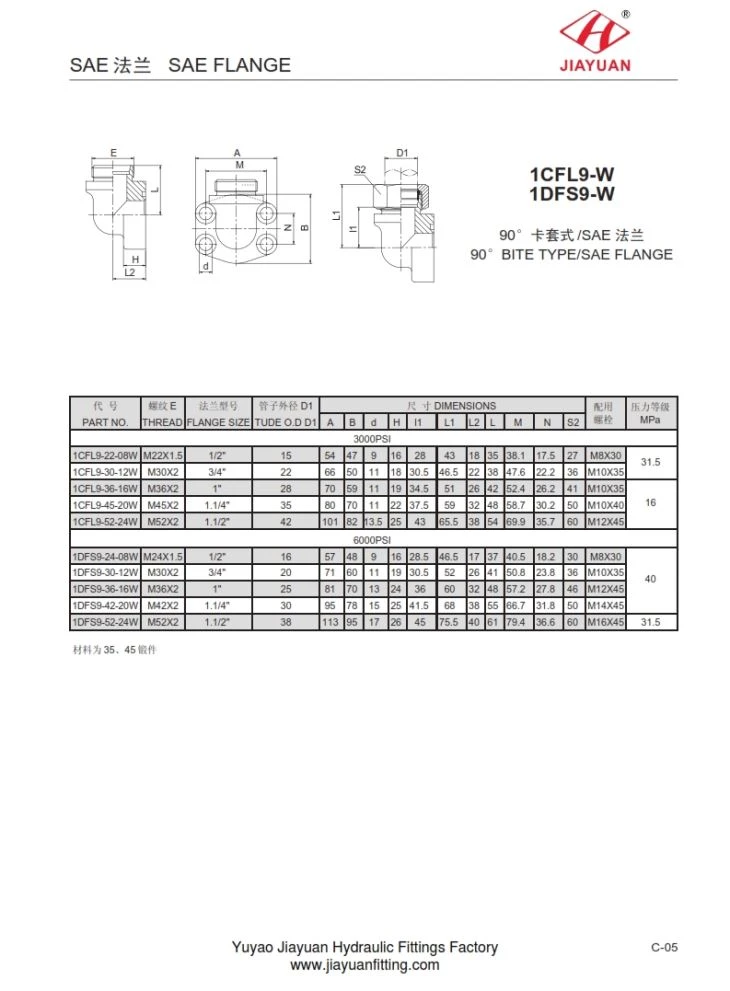

1CFL9 1DFS9-W 90 bittype SAE-flange Dimension Størrelsestabel som følger
DEL NR. | E TRÅD | FLANGE STØRRELSE | D1 TUDE OD D1 | DIMENSIONER | MPa | |||||||||||
EN | B | d | H | l1 | L1 | L2 | L | M | N | S2 | ||||||
3000psi | ||||||||||||||||
1CFL9-22-08W | M22X1.5 | 1/2" | 15 | 54 | 47 | 9 | 16 | 28 | 43 | 18 | 35 | 38,1 | 17.5 | 27 | M8x30 | 31,5 |
1CFL9-30-12W | M30x2 | 3/4" | 22 | 66 | 50 | 11 | 18 | 30,5 | 46,5 | 22 | 38 | 47.6 | 22.2 | 36 | M10X35 | |
1CFL9-36-16W | M36x2 | 1" | 28 | 70 | 59 | 11 | 19 | 34,5 | 51 | 26 | 42 | 52,4 | 26.2 | 41 | M10X35 | 16 |
1CFL9-45-20W | M45X2 | 1.1 / 4" | 35 | 80 | 70 | 11 | 22 | 37,5 | 59 | 32 | 48 | 58,7 | 30.2 | 50 | M10X40 | |
1CFL9-52-24W | M52x2 | 1.1 / 2" | 42 | 101 | 82 | 13.5 | 25 | 43 | 65,5 | 38 | 54 | 69.9 | 35,7 | 60 | M12X45 | |
6000PSI | ||||||||||||||||
1DFS9-24-08W | M24X1.5 | 1/2" | 16 | 57 | 48 | 9 | 16 | 28,5 | 46,5 | 17 | 37 | 40.5 | 18.2 | 30 | M8x30 | 40 |
1DFS9-30-12W | M30x2 | 3/4" | 20 | 71 | 60 | 11 | 19 | 30,5 | 52 | 26 | 41 | 50,8 | 23.8 | 36 | M10X35 | |
1DFS9-36-16W | M36x2 | 1" | 25 | 81 | 70 | 13 | 24 | 36 | 60 | 32 | 48 | 57,2 | 27,8 | 46 | M12X45 | |
1DFS9-42-20W | M42X2 | 1.1 / 4" | 30 | 95 | 78 | 15 | 25 | 41,5 | 68 | 38 | 55 | 66,7 | 31,8 | 50 | M14X45 | |
1DFS9-52-24W | M52x2 | 1.1 / 2" | 38 | 113 | 95 | 17 | 26 | 45 | 75,5 | 40 | 61 | 79,4 | 36,6 | 60 | M16X45 | 31,5 |
