BSP fittings katalog er popluare i England, Irland, Canada, USA osv.
Alle BSP 60-kegelfittings forklares med BS5200 svarende til ISO 8434-6-standarden.
Størrelse på BSPP gevindstørrelseskort er G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 osv.
BSP er britisk standardrør med 55 graders gevindform.
BSPP-tråd er i henhold til ISO 228 og AS 1722.2 standarder.
BSPP gevindguide til mange tætningstyper såsom BSPP 60 ° kegle til sæderørstik, BSPP-port med bundet tætning, BSPP-port med ED-tætning, BSPP oring + fastholdelsesring G-type, BSPP o-ring justerbar saal H type, BSPP skæreflade forsegling Type B.
BSPP rørtilpasningsadaptere til mange ender såsom BSPT han, ORFS han, Metrisk ISO 6149-3 stud, JIC han 74 kegle, Komatsu metrisk 60 kegle, NPT han, SAE ORB ISO 11926-3 fittings, butt-svejserør, JIC hun 37 kone, ORFS hun osv.

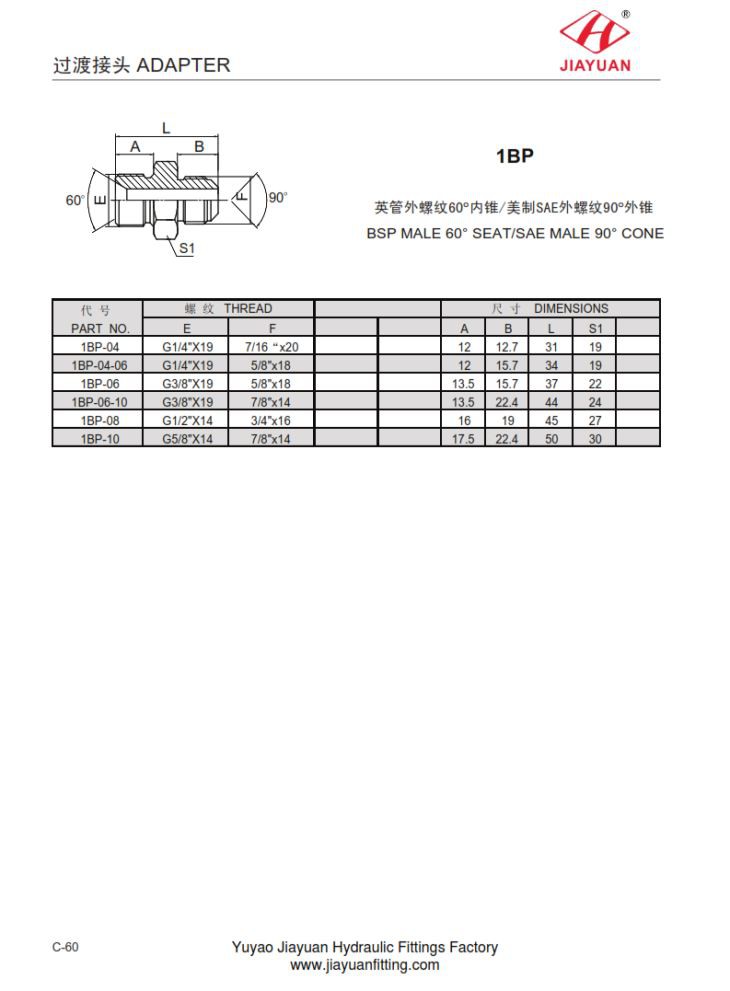

1BP BSP MALE 60 ° SEAT / SAE MALE 90 ° CONE Fittings dimensioner størrelse diagram som følger:
PAR T NR . | THREA D | DIMENSION S | ||||||
E | F | EN | B | L | S 1 | |||
1BP-0 4 | G1 / 4 "X1 9 | 7/1 6 2 x 0 | 1 2 | 12. 7 | 3 1 | 1 9 | ||
1BP-04-0 6 | G1 / 4 "X1 9 | 5/8 "x1 8 | 1 2 | 15. 7 | 3 4 | 1 9 | ||
1BP-0 6 | G3 / 8 "X1 9 | 5/8 "x1 8 | 13. 5 | 15. 7 | 3 7 | 2 2 | ||
1BP-06-1 0 | G3 / 8 "X1 9 | 7/8 "x1 4 | 13. 5 | 22. 4 | 4 4 | 2 4 | ||
1BP-0 8 | G1 / 2 "X1 4 | 3/4 "x1 6 | 1 6 | 1 9 | 4 5 | 2 7 | ||
1BP-1 0 | G5 / 8 "X1 4 | 7/8 "x1 4 | 17. 5 | 22. 4 | 5 0 | 3 0 | ||
