Produktkategori: JIS standard Hydrauliske fittings til forskellige adaptere
JIS trådstørrelseskort produceres som pr.: BSPP gevind: ISO 228-1 G, JIS B0202; BSPT-tråde: ISO 7/1, JIS B0203.
JIS fittings er designet med 30 ° flare og 60 ° kegleforbindelser til slangeender, også brugt som slangeadaptere.
Sådan rør gevindtyper: JIS B2351-port, Npt, SAE ORB-adapter osv.

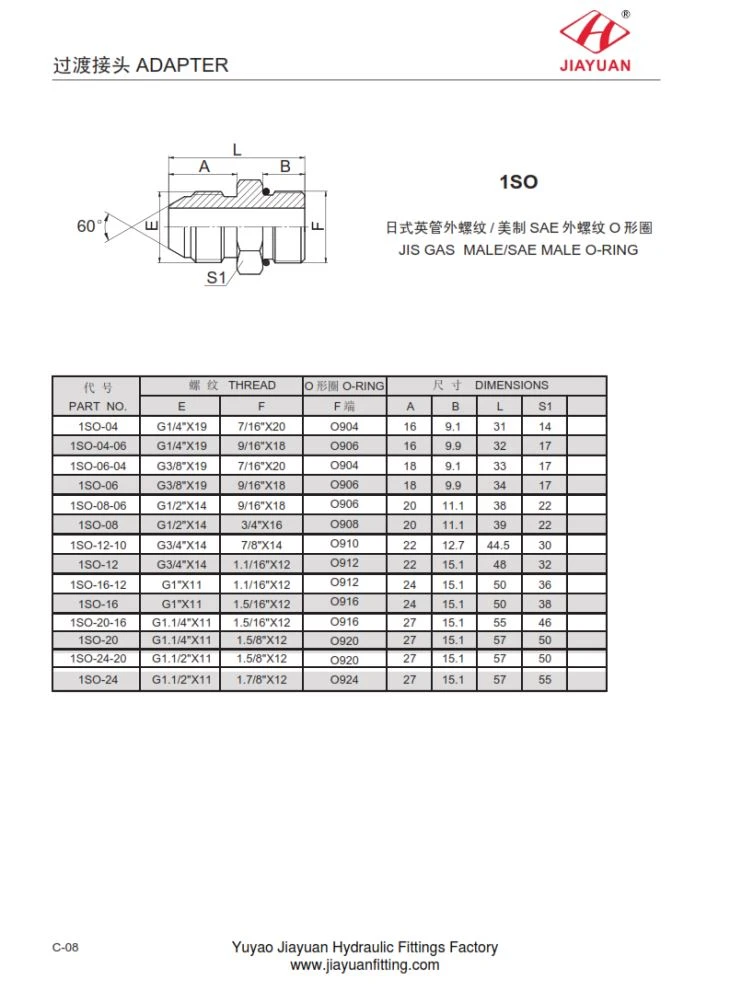

1SO JIS GAS MALE SAE MALE O-RING specifikationer som følger:
EN DEL INGEN. | TRÅD | O RING | DIMENSIONER | |||||
E | F | F | EN | B | L | S1 | ||
1SO-04 | G1 / 4" X19 | 7/16" X20 | O904 | 16 | 9.1 | 31 | 14 | |
1SO-04-06 | G1 / 4" X19 | 9/16" X18 | O906 | 16 | 9.9 | 32 | 17 | |
1SO-06-04 | G3 / 8" X19 | 7/16" X20 | O904 | 18 | 9.1 | 33 | 17 | |
1SO-06 | G3 / 8" X19 | 9/16" X18 | O906 | 18 | 9.9 | 34 | 17 | |
1SO-08-06 | G1 / 2" X14 | 9/16" X18 | O906 | 20 | 11.1 | 38 | 22 | |
1SO-08 | G1 / 2" X14 | 3/4" X16 | O908 | 20 | 11.1 | 39 | 22 | |
1SO-12-10 | G3 / 4" X14 | 7/8" X14 | O910 | 22 | 12.7 | 44,5 | 30 | |
1SO-12 | G3 / 4" X14 | 1.1 / 16" X12 | O912 | 22 | 15.1 | 48 | 32 | |
1SO-16-12 | G1" X11 | 1.1 / 16" X12 | O912 | 24 | 15.1 | 50 | 36 | |
1SO-16 | G1" X11 | 1,5 / 16" X12 | O916 | 24 | 15.1 | 50 | 38 | |
1SO-20-16 | G1.1 / 4" X11 | 1,5 / 16" X12 | O916 | 27 | 15.1 | 55 | 46 | |
1SO-20 | G1.1 / 4" X11 | 1,5 / 8" X12 | O920 | 27 | 15.1 | 57 | 50 | |
1SO-24-20 | G1.1 / 2" X11 | 1,5 / 8" X12 | O920 | 27 | 15.1 | 57 | 50 | |
1SO-24 | G1.1 / 2" X11 | 1,7 / 8" X12 | O924 | 27 | 15.1 | 57 | 55 | |
