Produkttyper: Hydraulisk flange SAE adapterfittings 1JFL 1JFS-W
Industristandarder: SAE J518, ISO 6162, SAE J514, ISO 8434-2
Forbindelse E til F-stil: JIC MALE 74 ° CONE / L-SERIES FLANGE ISO 6162-1
Form: Albue, lige, blok osv.
Arbejdstryksklassificering: SAE-kode 61 er 2,5 til 31,5 Mpa; SAE-kode 62 er 40 Mpa.
Fittings Materiale: Messing; Kulstål; Rustfrit stål
Anvendelse: Landbrugsudstyr, Automotive Process, Chemical Transfer, Construction Equipment, Brændstofoverførsel, Hydraulic, Manufacturing Equipment, Marine, Materialehåndtering, Mobile Equipment, Oilfield, Packaging, Transport

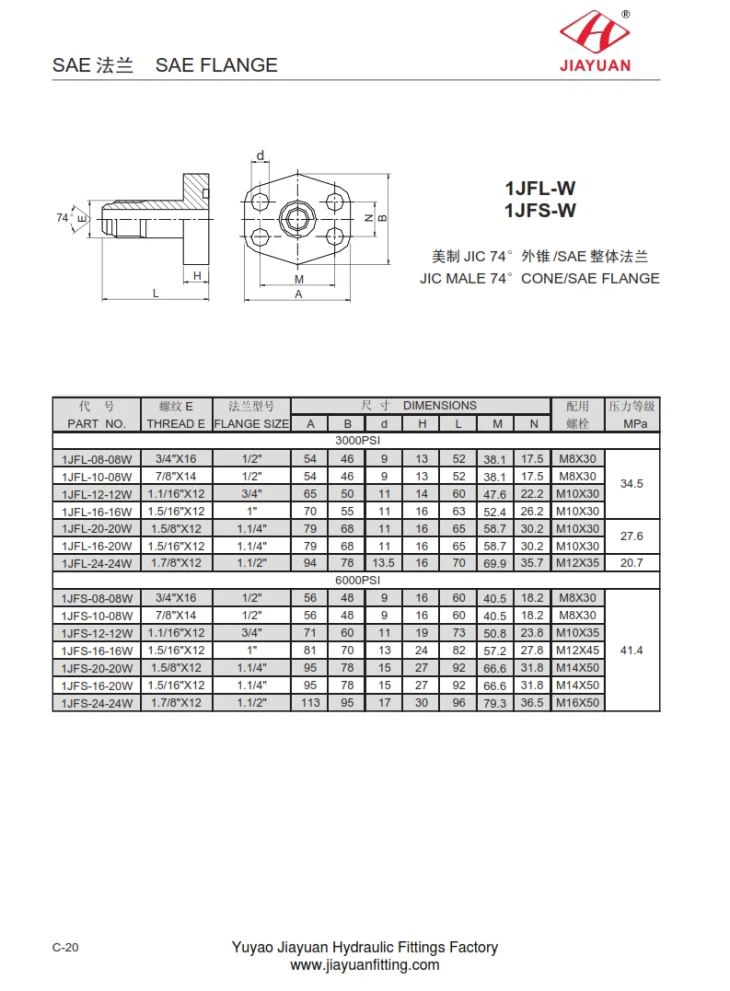

1JFL 1JFS-W JIC han 74 ° kegle / SAE-flange Dimension Størrelsestabel som følger
DEL NR. | E TRÆ E | FLANGE STØRRELSE | DIMENSIONER | MPa | |||||||
EN | B | d | H | L | M | N | |||||
3000psi | |||||||||||
1JFL-08-08W | 3/4" X16 | 1/2" | 54 | 46 | 9 | 13 | 52 | 38,1 | 17.5 | M8x30 | 34,5 |
1JFL-10-08W | 7/8" X14 | 1/2" | 54 | 46 | 9 | 13 | 52 | 38,1 | 17.5 | M8x30 | |
1JFL-12-12W | 1.1 / 16" X12 | 3/4" | 65 | 50 | 11 | 14 | 60 | 47.6 | 22.2 | M10x30 | |
1JFL-16-16W | 1,5 / 16" X12 | 1" | 70 | 55 | 11 | 16 | 63 | 52,4 | 26.2 | M10x30 | |
1JFL-20-20W | 1,5 / 8" X12 | 1.1 / 4" | 79 | 68 | 11 | 16 | 65 | 58,7 | 30.2 | M10x30 | 27.6 |
1JFL-16-20W | 1,5 / 16" X12 | 1.1 / 4" | 79 | 68 | 11 | 16 | 65 | 58,7 | 30.2 | M10x30 | |
1JFL-24-24W | 1,7 / 8" X12 | 1.1 / 2" | 94 | 78 | 13.5 | 16 | 70 | 69.9 | 35,7 | M12X35 | 20,7 |
6000PSI | |||||||||||
1JFS-08-08W | 3/4" X16 | 1/2" | 56 | 48 | 9 | 16 | 60 | 40.5 | 18.2 | M8x30 | 41,4 |
1JFS-10-08W | 7/8" X14 | 1/2" | 56 | 48 | 9 | 16 | 60 | 40.5 | 18.2 | M8x30 | |
1JFS-12-12W | 1.1 / 16" X12 | 3/4" | 71 | 60 | 11 | 19 | 73 | 50,8 | 23.8 | M10X35 | |
1JFS-16-16W | 1,5 / 16" X12 | 1" | 81 | 70 | 13 | 24 | 82 | 57,2 | 27,8 | M12X45 | |
1JFS-20-20W | 1,5 / 8" X12 | 1.1 / 4" | 95 | 78 | 15 | 27 | 92 | 66,6 | 31,8 | M14X50 | |
1JFS-16-20W | 1,5 / 16" X12 | 1.1 / 4" | 95 | 78 | 15 | 27 | 92 | 66,6 | 31,8 | M14X50 | |
1JFS-24-24W | 1,7 / 8" X12 | 1.1 / 2" | 113 | 95 | 17 | 30 | 96 | 79,3 | 36,5 | M16X50 |
