Produkttyper: Hydraulisk flange SAE adapterfittings 1FLW-IN
Industristandarder: SAE J518, ISO 6162,
Forbindelse E til F-stil: SAE FLANGE 3000PSI / INCH WELD TUBE
Form: Albue, lige, blok osv.
Arbejdstryksklassificering: SAE-kode 61 er 2,5 til 31,5 Mpa; SAE-kode 62 er 40 Mpa.
Fittings Materiale: Messing; Kulstål; Rustfrit stål
Anvendelse: Landbrugsudstyr, Automotive Process, Chemical Transfer, Construction Equipment, Brændstofoverførsel, Hydraulic, Manufacturing Equipment, Marine, Materialehåndtering, Mobile Equipment, Oilfield, Packaging, Transport

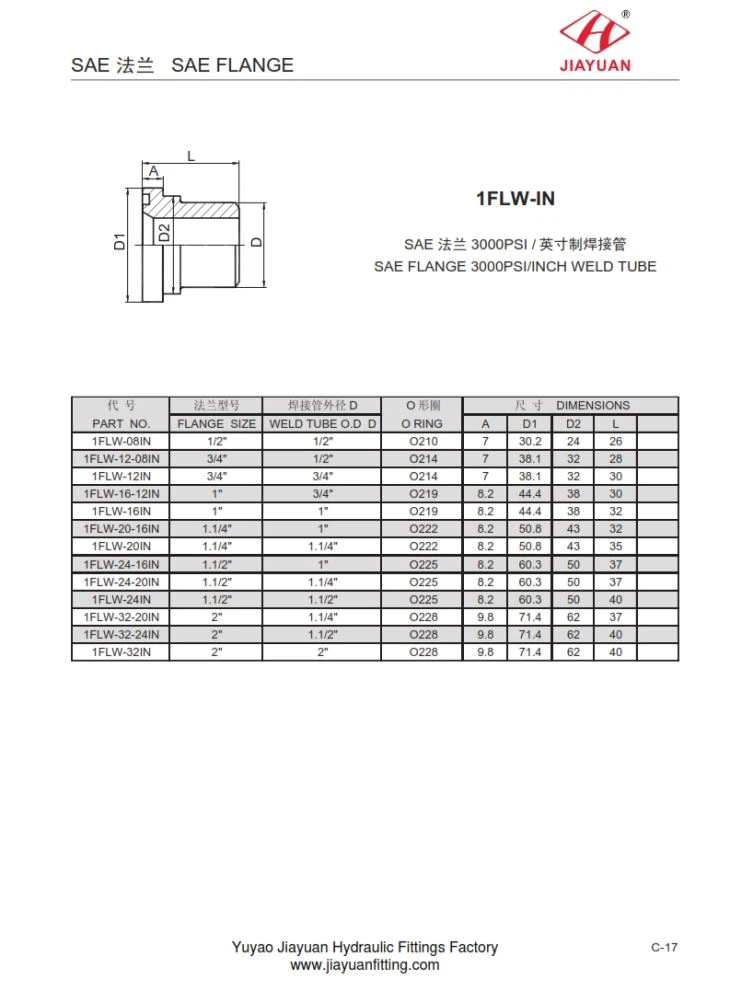

1FLW-IN SAE flange 3000 PSI svejserør Dimension Størrelse tabeloversigt som følger
DEL NR. | D | O O RING | DIMENSIONER | |||||
FLANGE STØRRELSE | WELD TUBE OD D | EN | D1 | D2 | L | |||
1FLW-08IN | 1/2" | 1/2" | Ø210 | 7 | 30.2 | 24 | 26 | |
1FLW-12-08IN | 3/4" | 1/2" | O214 | 7 | 38,1 | 32 | 28 | |
1FLW-12ln | 3/4" | 3/4" | O214 | 7 | 38,1 | 32 | 30 | |
1FLW-16-12IN | 1" | 3/4" | O219 | 8.2 | 44.4 | 38 | 30 | |
1FLW-16SAGSOEGERNE | 1" | 1" | O219 | 8.2 | 44.4 | 38 | 32 | |
1FLW-20-16IN | 1.1 / 4" | 1" | O222 | 8.2 | 50,8 | 43 | 32 | |
1FLW-20in | 1.1 / 4" | 1.1 / 4" | O222 | 8.2 | 50,8 | 43 | 35 | |
1FLW-24-16IN | 1.1 / 2" | 1" | Ø225 | 8.2 | 60.3 | 50 | 37 | |
1FLW-24-20IN | 1.1 / 2" | 1.1 / 4" | Ø225 | 8.2 | 60.3 | 50 | 37 | |
1FLW-24in | 1.1 / 2" | 1.1 / 2" | Ø225 | 8.2 | 60.3 | 50 | 40 | |
1FLW-32-20IN | 2" | 1.1 / 4" | O228 | 9.8 | 71,4 | 62 | 37 | |
1FLW-32-24IN | 2" | 1.1 / 2" | O228 | 9.8 | 71,4 | 62 | 40 | |
1FLW-32in | 2" | 2" | O228 | 9.8 | 71,4 | 62 | 40 |
