Flange-indsats med flangeindsats
Flange flangeindsats keglebeslag passer sammen med flange flangebeslag, der er mange typer tilslutninger som følger:

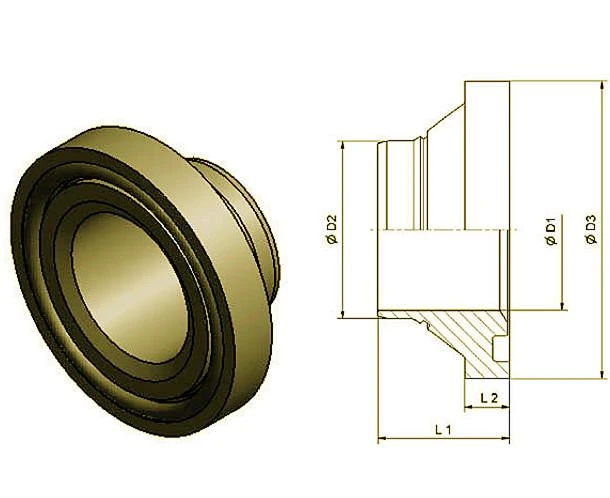

Indsæt keglen fra røret til flangens O-ringforbindelse

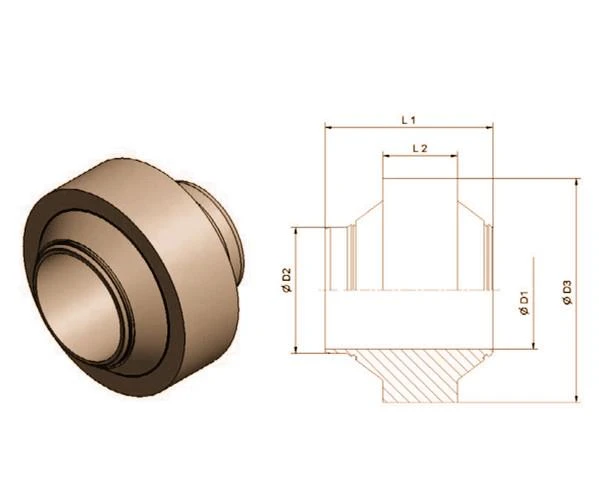

Indsæt kegle fra rør til rørforbindelser
Indsæt keglen fladt fra rør til flange uden O-ring notforbindelse
Materiale til Flare-flangekoblinger:
C45 kulstofstål; Rustfrit stål 304, 316 eller 316L.
Alle tilslutningssystemer til flare af kulstofstål skal belægges eller belægges med et passende materiale, der gennemgår en 72-timers saltsprøjtetest i overensstemmelse med ASTM B117 (ISO 9227).
Flangehoved er forskelligt fra SAE J518 og ISO 6162 standarder, det har 37 graders kegle på flangehoved til flared 37 graders slanger ved flare-flange, der beroliger for at stramme blot for at bide sømløse rør eller rør.
Varenr. | Størrelse | D1 | D2 | D3 | L1 | L2 | Vægt | |
Tommer | Rør | |||||||
FCIN-16-2 | 1 | 38X2.5 | 25 | 32.8 | 45 | 22 | 7 | 0.11 |
FCIN-16-3 | 1 | 38X3.0 | 25 | 31.8 | 45 | 22 | 7 | 0.1 |
FCIN-16-4 | 1 | 38X4.0 | 25 | 29.8 | 45 | 22 | 7 | 0,10 |
FCIN-16-5 | 1 | 38X5.0 | 25 | 27.8 | 45 | 21 | 7 | 0.09 |
FCIN-20-3 | 1 1/4 | 38X3.0 | 29.5 | 31.8 | 50 | 22 | 7.5 | 0.1 |
FCIN-20-4 | 1 1/4 | 38X4.0 | 27 | 29.8 | 50 | 22 | 7.5 | 0.11 |
FCIN-20-5 | 1 1/4 | 38X5.0 | 25.5 | 27.8 | 50 | 21 | 7 | 0.1 |
FCIN-24-3 | 1 1/2 | 42X3.0 | 33.5 | 35.8 | 60 | 25.5 | 10.0. | 0.19 |
FCIN-24-4 | 1 1/2 | 42X4.0 | 31.5 | 33.8 | 60 | 25.5 | 10 | 0.19 |
FCIN-32-3 | 2 | 50X3.0 | 41.5 | 43.8 | 70 | 24 | 10 | 0.22 |
FCIN-32-5 | 2 | 50X5.0 | 37.5 | 39.8. | 70 | 26.5 | 10 | 0.24 |
FCIN-40-3 | 2 1/2 | 60X3.0 | 50 | 53.8 | 84 | 27 | 10.5 | 3.50. |
FCIN-40-5 | 2 1/2 | 60X5.0 | 46 | 49.8. | 84 | 27 | 10.5 | 0.36 |
FCIN-40-6 | 2 1/2 | 60X6.0 | 45.5 | 47.8 | 84 | 27 | 10.5 | 0.34 |

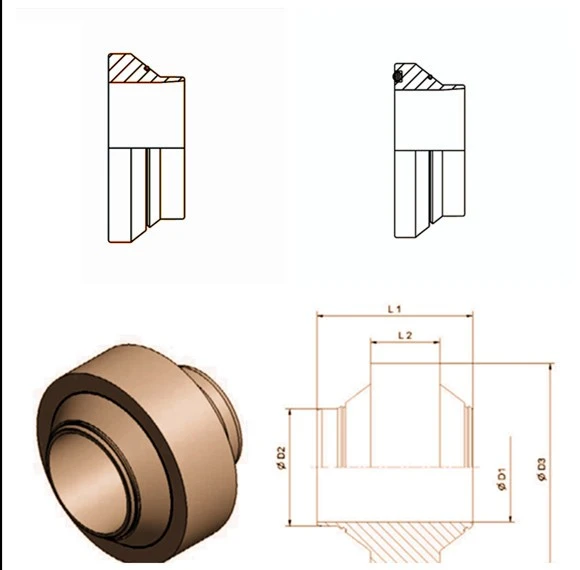

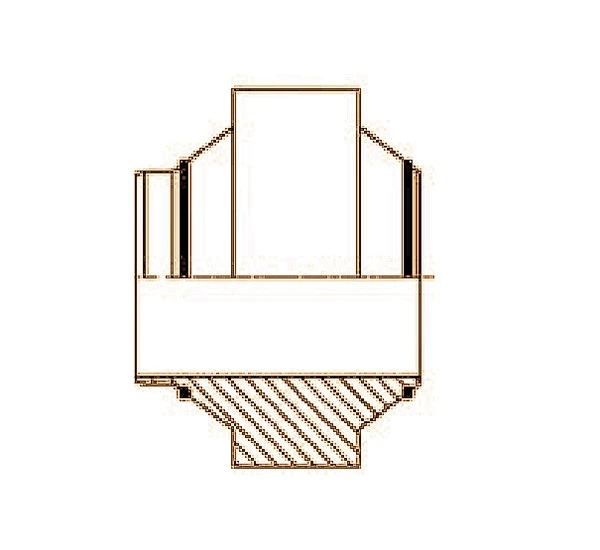

Flere typer af flare-flangeindsats kegletegning som følger
