JIC 37 grade flare slangefittings er designet af ISO 12151-5 og SAE J516 sektion 22.Det er hydrauliske slangebeslag med ISO 8434-2 37 ° flared ender.
ISO 12151-5 typer slangebeslag med ISO 8434-2 37 ° flared ends.as følger:

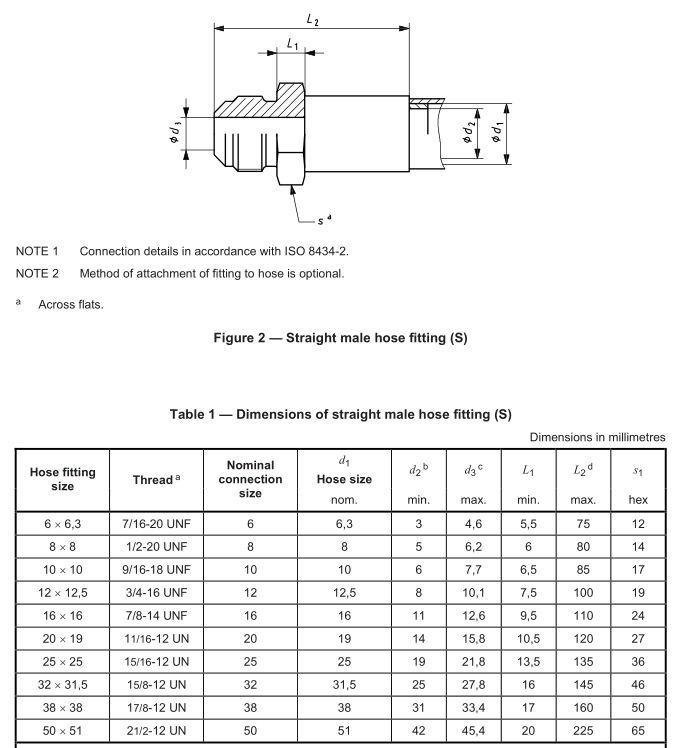

Dimensioner af lige male slangemekanisme (S)
Dimensioner af straight female swivel slangemekanisme (SWS)
Dimensioner på 45 ° albue kvindelig drejeslange (SWE45)
90 ° albue kvindelige svingslangefittings [kort (SWES), medium (SWEM) og lang (SWEL)]
ISO 12151-5 angiver de generelle og dimensionerede krav til konstruktion og ydeevne af 37 ° flangerede slangefittings i overensstemmelse med ISO 8434-2, fremstillet af kulstofstål, til nominelle slangestørrelser på 6,3 mm til og med 51 mm i overensstemmelse med ISO 4397.
ISO 12151-5 arbejdstryk i slangemekanismen skal kontrolleres ved prøvning udført i overensstemmelse med ISO 19879, men hele slangesættet skal afprøves i overensstemmelse med ISO 6605. Under cyklisk udholdenhedstest skal slangemekanismen udsættes for Antallet af cyklusser angivet i den relevante slangespecifikation.
