Produkttyper: 2OF9-OG o fittings til rørforsegling
Industristandarder: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
Forbindelse E til F-stil: 90 ° ELBOW SAE O-RING BOSS S-SERIES ISO 11926-2 / ORFS FEMALE
Form: Albue, lige, Tee, Cross osv.
ORFS Fittings Arbejdstryk: 3215 psi til 5800 psi, 216 bar til 400 bar.
Flad ansigt Orfs o ringstørrelsessæt og O-ring ansigtsforsegling design, som vi også kan tilbyde.
Forskel mellem o ring ansigtsforsegling og o ring boss tætning
Fittings Materiale: Messing; Kulstål; Rustfrit stål
Anvendelse: Landbrugsudstyr, Automotive Process, Chemical Transfer, Construction Equipment, Brændstofoverførsel, Hydraulic, Manufacturing Equipment, Marine, Materialehåndtering, Mobile Equipment, Oilfield, Packaging, Transport

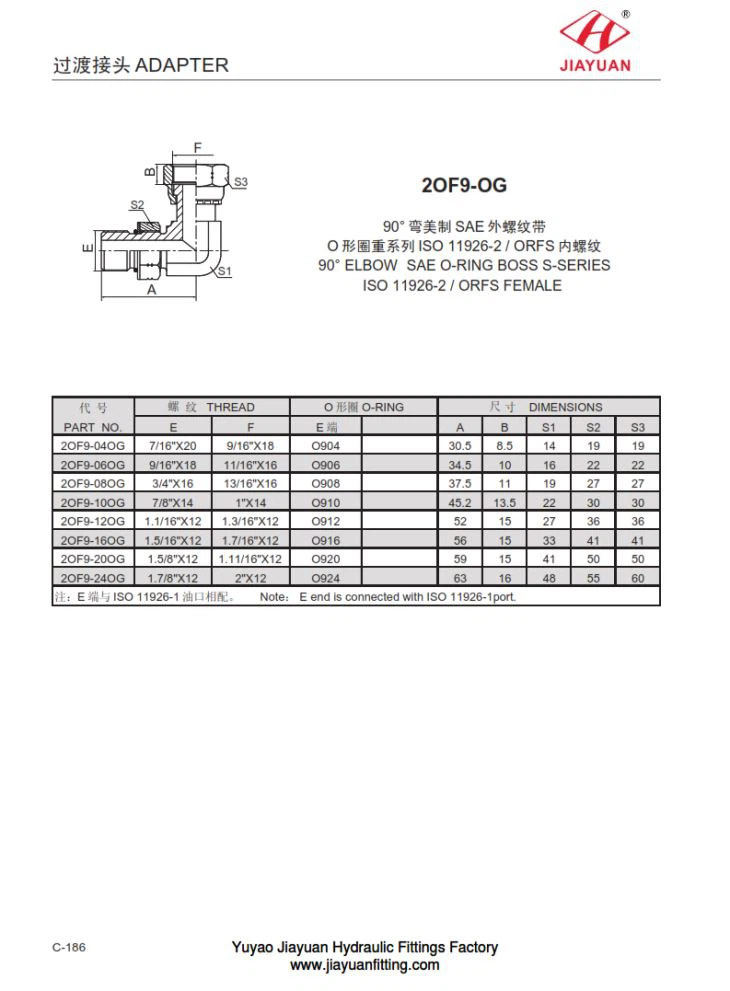

2OF9-OG 90 ° ELBOW SAE O-RING BOSS S-SERIES ISO 11926-2 / ORFS KVINNEN Dimension Størrelsestabel som følger:
PA RT N O. | T HR EA D | O O- RING | DIM E N S I O NS | |||||||
E | F | E | EN | B | S 1 | S 2 | S 3 | |||
2 AF 9 - 04 O G | 7/16 " X 20 | 9/16 " X 18 | O 904 | 30,5 | 8.5 | 14 | 19 | 19 | ||
2 AF 9 - 06 O G | 9/16 " X 18 | 11/16 " X 16 | O 906 | 34,5 | 10 | 16 | 22 | 22 | ||
2 AF 9 - 08 O G | 3/4 " X 16 | 13/16 " X 16 | O 908 | 37,5 | 11 | 19 | 27 | 27 | ||
2 AF 9 - 10 O G | 7/8 " X 14 | 1 " X 14 | O 910 | 45.2 | 13.5 | 22 | 30 | 30 | ||
2 AF 9 - 12 O G | 1,1 / 16 " X 12 | 1,3 / 16 " X 12 | O 912 | 52 | 15 | 27 | 36 | 36 | ||
2 AF 9 - 16 O G | 1,5 / 16 " X 12 | 1,7 / 16 " X 12 | O 916 | 56 | 15 | 33 | 41 | 41 | ||
2 AF 9 - 20 O G | 1,5 / 8 " X 12 | 1,11 / 16 " X 12 | O 920 | 59 | 15 | 41 | 50 | 50 | ||
2 AF 9 - 24 O G | 1,7 / 8 " X 12 | 2 " X 12 | O 924 | 63 | 16 | 48 | 55 | 60 | ||
E ISO 11926 -1 N o te E en d i s tilslut d w i th ISO 11926 - 1 point rt. | ||||||||||
