1. Definition: ORFS-armaturer er i overensstemmelse med ISO 8434-3 / SAE J1453 version 2005-dimensionen. Det er en O-ring facettsliptype ved hjælp af møtrik, ærme, O-ring og armatur. Union type kræver rør endeforbindelser er det samme ORFS fittings rør til rør.

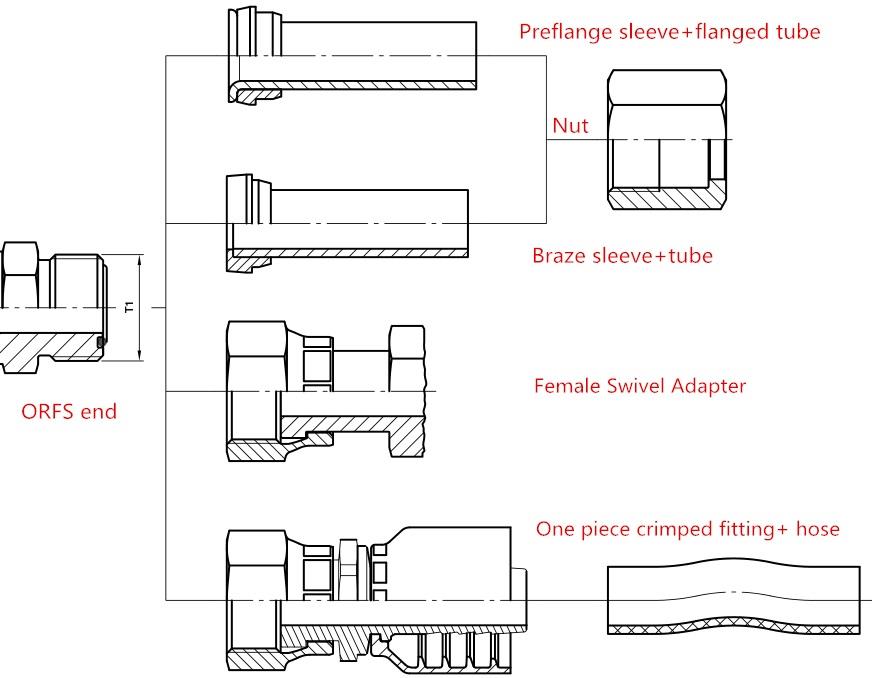

2. Metoder til O-ring ansigtsforseglingsbeslag tilkobling, manchet ORFS-stik passer til to slags hun (Nut + Sleeve + Tube og Female Swivel Adapters eller Slange Assembly) Vis som diagram:
3. Fordele ved ORFS rørfittings som følger:
● Elastomerisk forseglingsmetode udfører fremragende pålidelighed, så de forbliver lækagefri under højtrykshydrauliske, typiske anvendelser i mobilt udstyr, sprøjtestøbning, kraftværker, landbrugs-, skibsbygning.
● Let at montere, fra rør forberedelse godt, installation plads krav fremragende, felt reparation ved hjælp af lette adapter. Tube kompatibilitet fra stål, rustfrit stål, kobber og aluminium, tilgængelige størrelser Tube OD fra 6 til 50mm og 1 / 4˝ til 2˝.
● Mest populære beslag til tommer rør (metrisk rør på forespørgsel), nuværende brug i USA, Europa og gradvist få accept i Asien.
4. Dimension & Tech-data for ORFS-slutstørrelser (SAE J1453 / ISO 8434-3):

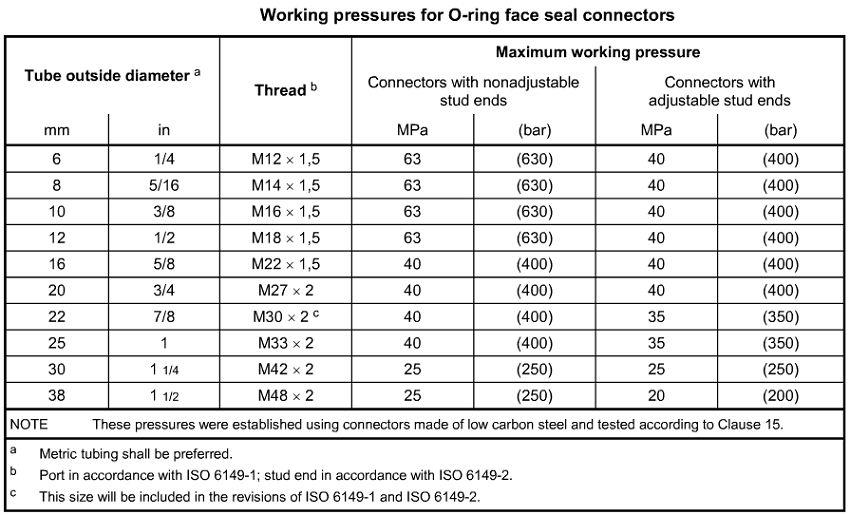

Arbejdstryk fra 25 til 63 MPa og testmomentkrav for O-ring-forseglingskontakter som nedenfor:

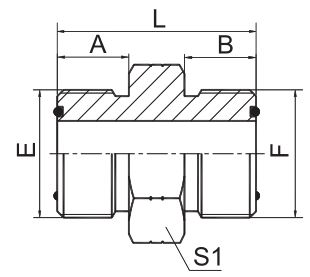

1. Lige beslag O-ring forsegling Union 1F
SAE 520101

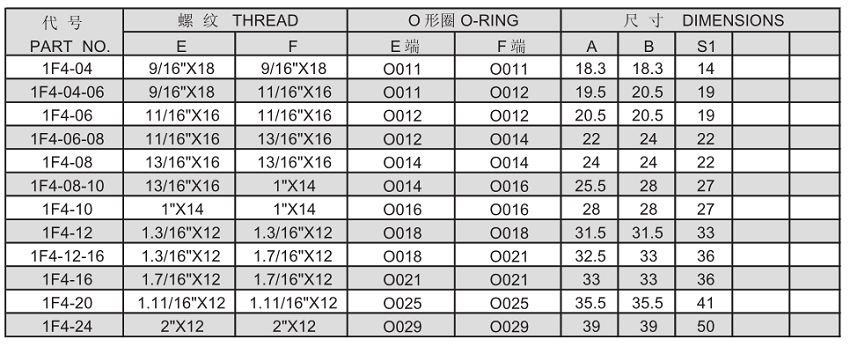

2. Armaturbeslag O-ring forsegling Union 1F4
3. Armaturbeslag O-ring forsegling Union 1F9
SAE 520201
4. T-beslag O-ring forsegling Union AF
SAE 520401

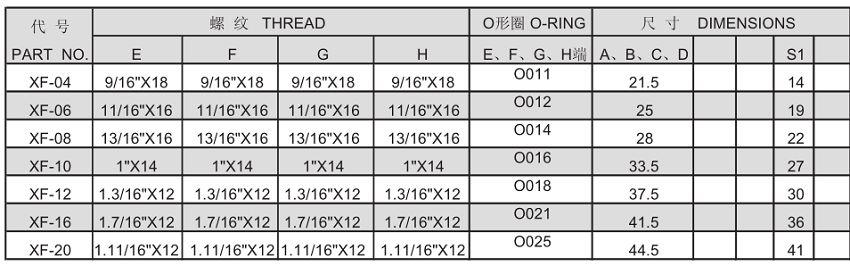

5. Cross Connector O-ring ansigtstætning Union XF
SAE 520501
6. Bulkhead-stik O-ring forsegling Union Straight 6F
SAE 520601
7. Bulkhovedstik O-ring ansigtstætning Albue 45 grader Union 6F4
SAE 520801

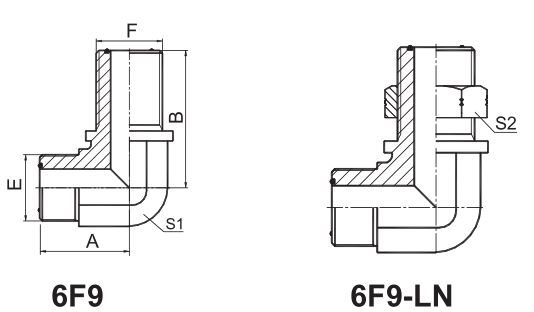

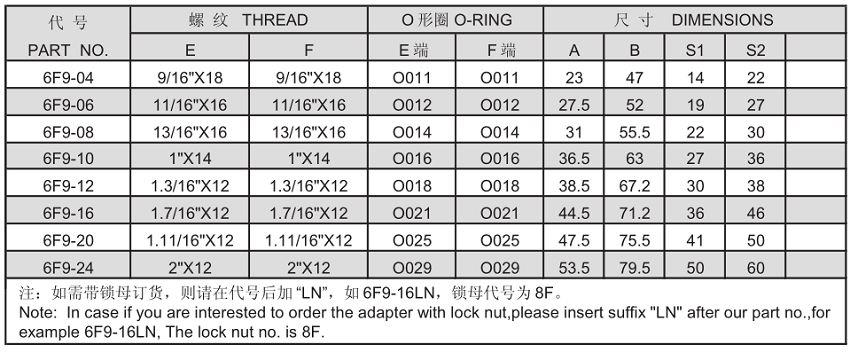

8. Bulkhovedstik O-ring ansigtstætning Elbow Union 6F9
SAE 520701

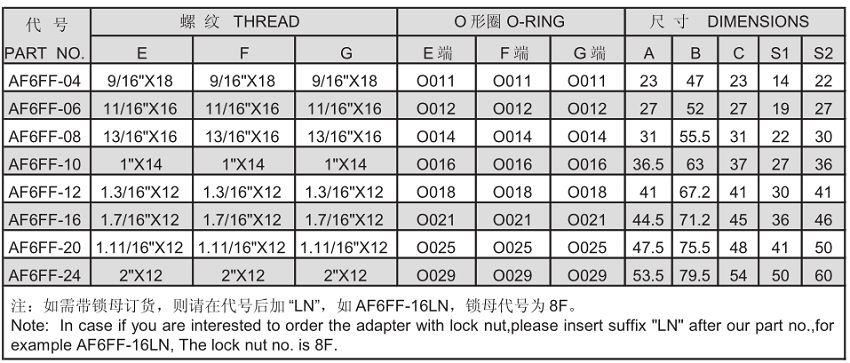

9. Bulkhead Connector ORFS Branch Tee Union AF6FF
SAE 520959

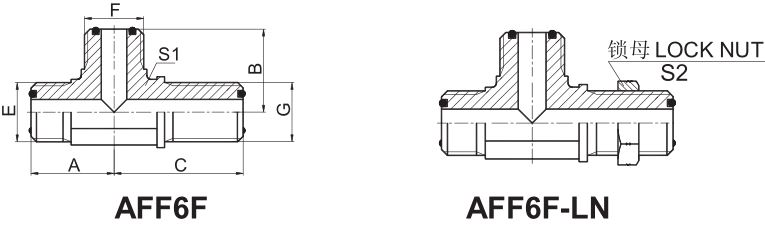

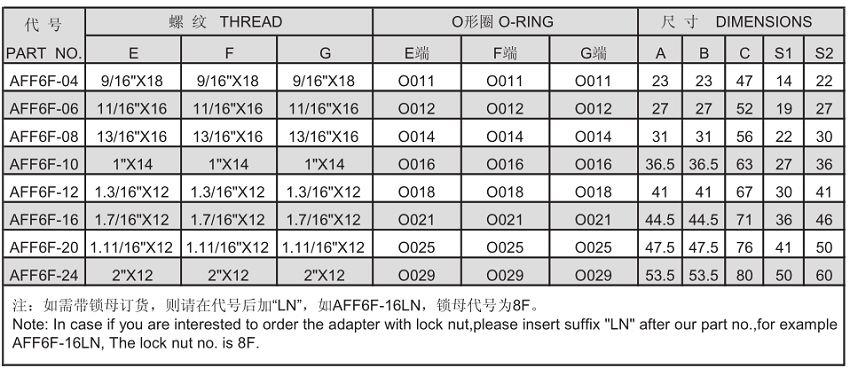

10. Bulkhead Connector ORFS Run Tee Union AFF6F
SAE 520958
