Produktkategori: JIC hydraulisk fittingsadaptere til rørtilslutning af væskekraft
Produktstandard: ISO 8434-2, SAE J514.
Materiale: kulstofstål, rustfrit stål eller kobberlegering.
JIC-rørender til anden endeforbindelse som følger: BSP Captive tætning E, G, H-typer, ISO 6149-serien fittings, JIS B2351 fittings, ISO 11926 og SAE J1926 ORB fittings, DIN 3852 og ISO 1179 fittings, ISO 9974 fittings etc.

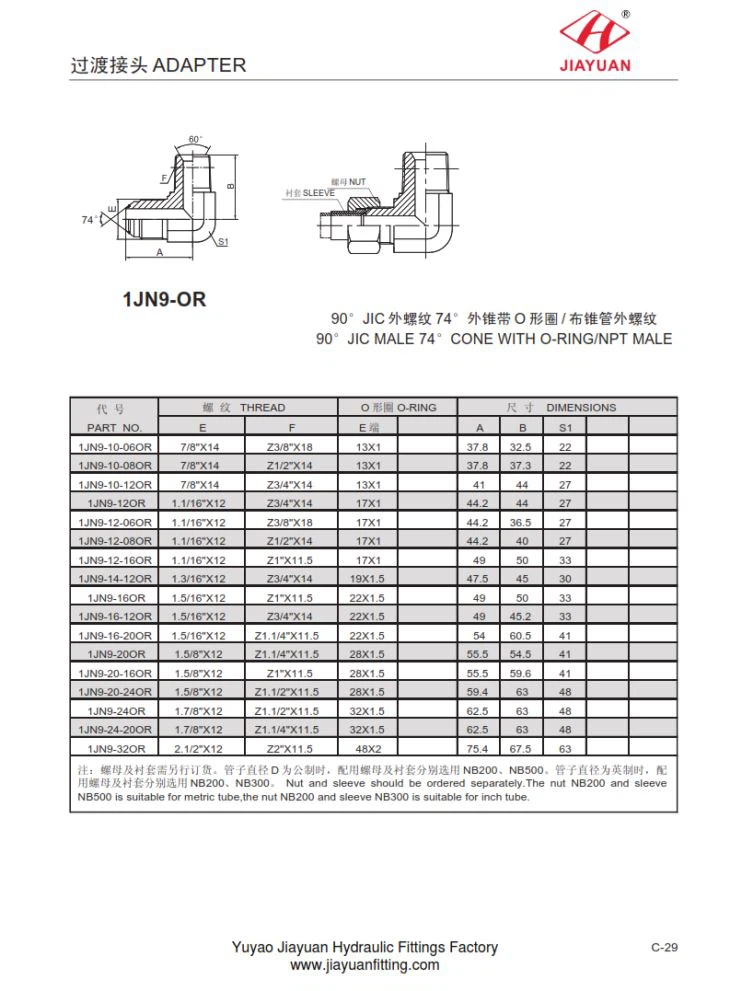

1JN9-OR 90 ° JIC MALE 74 ° KONSE MED O-RING / NPT MALE Dimensionskort som følger:
DEL NR. | TRÅD | O O RING | DIMENSIONER | ||||||
E | F | E | EN | B | S1 | ||||
1JN9-10-06OR | 7/8" X14 | Z3 / 8" X18 | 13X1 | 37,8 | 32,5 | 22 | |||
1JN9-10-08OR | 7/8" X14 | Z1 / 2" X14 | 13X1 | 37,8 | 37,3 | 22 | |||
1JN9-10-12OR | 7/8" X14 | Z3 / 4" X14 | 13X1 | 41 | 44 | 27 | |||
1JN9-12OR | 1.1 / 16" X12 | Z3 / 4" X14 | 17X1 | 44.2 | 44 | 27 | |||
1JN9-12-06OR | 1.1 / 16" X12 | Z3 / 8" X18 | 17X1 | 44.2 | 36,5 | 27 | |||
1JN9-12-08OR | 1.1 / 16" X12 | Z1 / 2" X14 | 17X1 | 44.2 | 40 | 27 | |||
1JN9-12-16OR | 1.1 / 16" X12 | Z1" X11.5 | 17X1 | 49 | 50 | 33 | |||
1JN9-14-12OR | 1.3 / 16" X12 | Z3 / 4" X14 | 19X1.5 | 47,5 | 45 | 30 | |||
1JN9-16OR | 1,5 / 16" X12 | Z1" X11.5 | 22X1.5 | 49 | 50 | 33 | |||
1JN9-16-12OR | 1,5 / 16" X12 | Z3 / 4" X14 | 22X1.5 | 49 | 45.2 | 33 | |||
1JN9-16-20OR | 1,5 / 16" X12 | Z1.1 / 4" X11.5 | 22X1.5 | 54 | 60.5 | 41 | |||
1JN9-20OR | 1,5 / 8" X12 | Z1.1 / 4" X11.5 | 28X1.5 | 55,5 | 54,5 | 41 | |||
1JN9-20-16OR | 1,5 / 8" X12 | Z1" X11.5 | 28X1.5 | 55,5 | 59,6 | 41 | |||
1JN9-20-24OR | 1,5 / 8" X12 | Z1.1 / 2" X11.5 | 28X1.5 | 59,4 | 63 | 48 | |||
1JN9-24OR | 1,7 / 8" X12 | Z1.1 / 2" X11.5 | 32X1.5 | 62,5 | 63 | 48 | |||
1JN9-24-20OR | 1,7 / 8" X12 | Z1.1 / 4" X11.5 | 32X1.5 | 62,5 | 63 | 48 | |||
1JN9-32OR | 2,1 / 2" X12 | Z2" X11.5 | 48X2 | 75.4 | 67,5 | 63 | |||
D NB20 0 NB50 0 NB20 0 NB30 0 Nu t en d sleev e shoul d b e ordere d hver for sig nu t NB20 0 en d sleev e NB50 0 i s passer til fo r metri c rør, den nu t NB20 0 en d sleev e NB30 0 i s passende e fo r inc h rør . | |||||||||
